砖厂环保脱硫塔结构施工图纸

2019-1-22 7:35:08      点击:
砖厂环保需要上脱硫塔,这就需要有砖厂环保脱硫塔结构施工图纸,方便施工,那么砖厂环保脱硫图纸包括哪些内容?
砖厂环保脱硫塔图纸包括详细设计图 与系统图设计图纸设计详细完整, 脱硫塔是化工设备中的重要设备,是对工业废气进行脱硫处理的设备。是一种脱硫效率高,压力损失较低兼能除尘的脱硫设备,脱硫塔是运用旋流技术、射流技术、压力雾化技术和文丘里管技术,以碱性液为载体,将烟气中的尘、二氧化硫、碳氢化合物等有害物质从烟气中分离出来,吸收沉降,最后达到净化烟气的目的。图纸包括塔体制作图、图纸目录与施工说明、脱硫塔变径制作图、脱硫塔除雾器制作图、脱硫塔喷淋层制作图、脱硫塔喷淋管制作图脱硫塔人孔制作图、脱硫塔烟囱制作图、脱硫塔整流板制作图以及详细的装配总图。

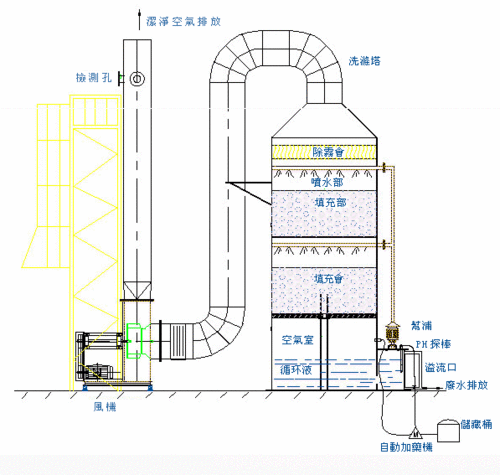

砖厂脱硫塔CAD图纸

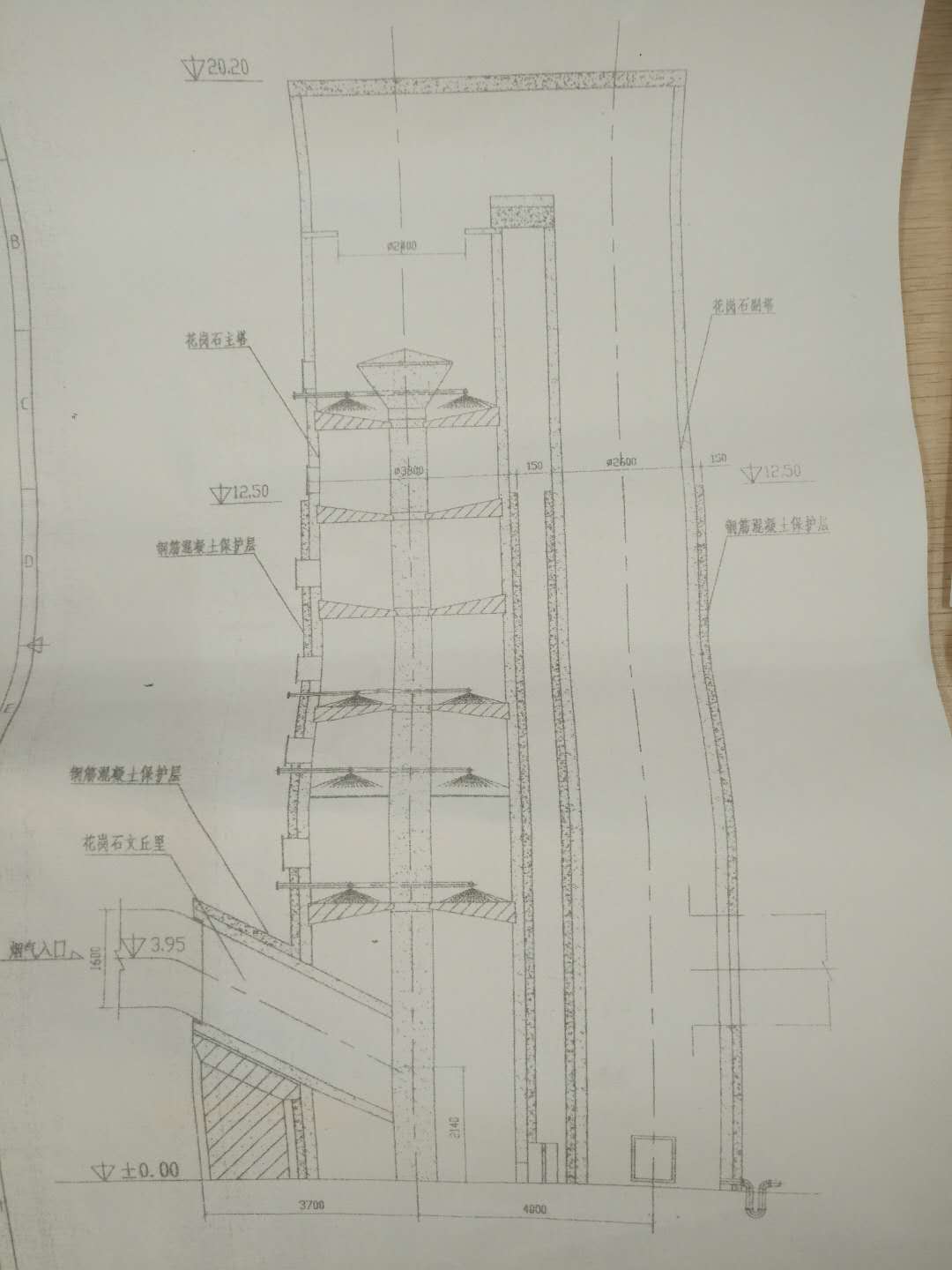

脱硫塔结构施工图,图纸包括:脱硫塔底板组件,脱硫塔裙座,脱硫塔筒体,脱硫塔顶板组件,喷淋层组件,下层喷淋层组件,支管,除雾器组件支架,氧化装置,脱硫塔平台,脱硫塔接管,直爬梯。共计20张图。
砖厂脱硫塔图纸
如果需要可以联系我们免费提供脱硫塔CAD图纸。
