脱硫塔防腐涂料混凝土基材防腐施工及其表面清理方法和要求

当脱硫塔防腐涂料应用于混凝土基础表面时，要对混凝土基材的强度、基材的表面清理，应符合本书“第2章 表面清理、广义基材处理及附着力”的“2.9 混凝土基材表面清理”的规定，尤其特别注意的是“混凝土基材的广义基材处理”，本节简要介绍如下。

①水泥砂浆或混凝土基层，必须坚固、密实、平整；基面不应有起砂、起壳、裂缝、蜂窝麻面等现象。不符合要求时，需要进行树脂砂浆、树脂腻子、水泥砂浆、混凝土基材渗透加固剂进行补强使基材强度达到要求。

②基层的坡度和强度应符合国家有关设计要求；找平层材料应采用强度等级不低于C30的细石混凝土，不得采用水泥砂浆找平；用2m直尺检查平整度，允许空隙不应大于2mm。

③已被油脂、化学药品污染的表面或改建、扩建工程中已被侵蚀的疏松基层，应进行表面预处理，处理方法应符合下列规定：(a)被油脂、化学药品污染的表面，可使用溶剂、洗涤剂、碱液洗涤或用火烤、蒸汽吹洗等方法处理，但不得损坏基层；(b)被腐蚀介质侵蚀的疏松基层，必须凿除干净，应采用强度等级不低于C30的细石混凝土填补，养护之后按新的基层进行处理。

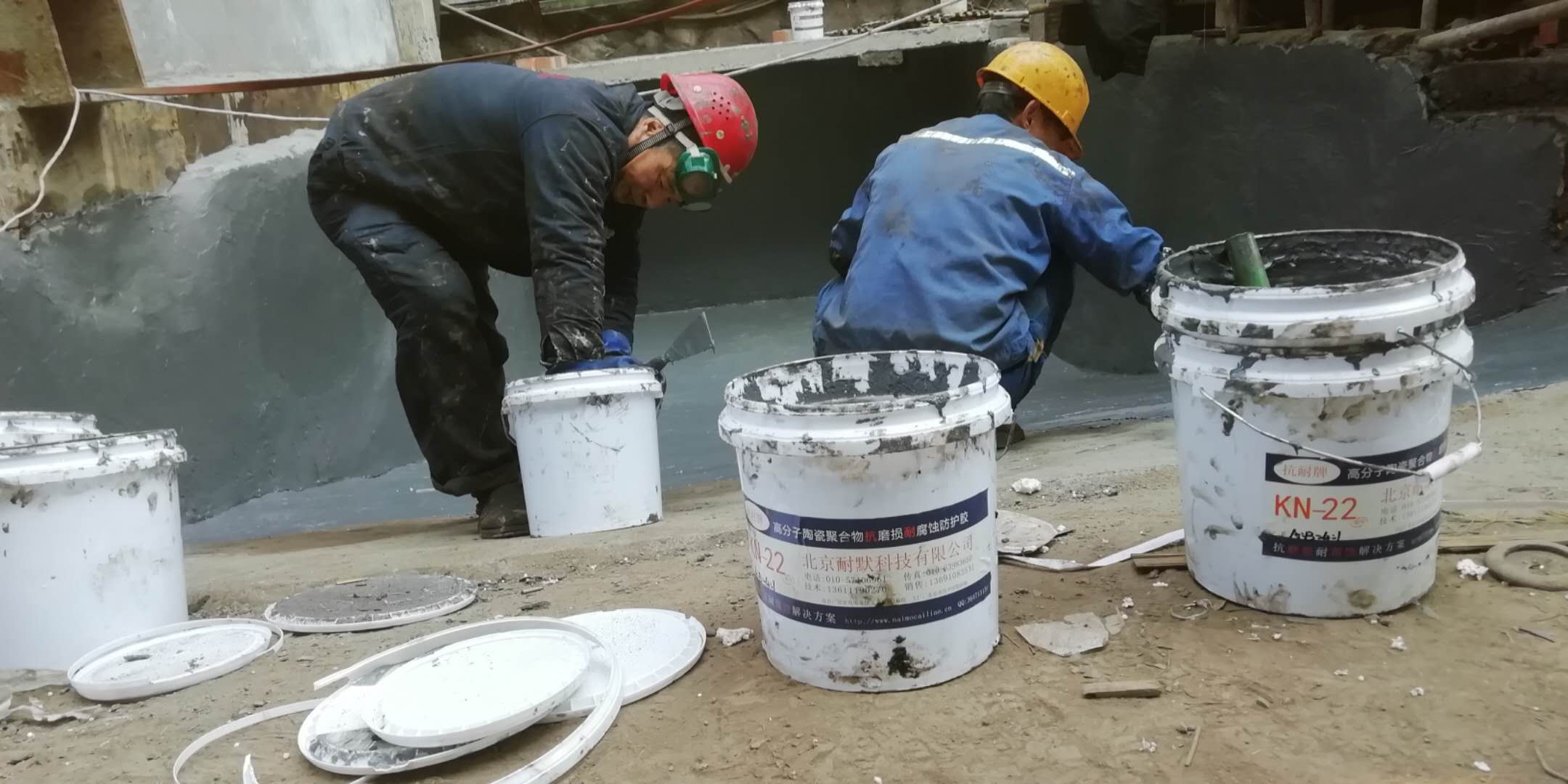

④对裂缝处，可切出V型槽后，以树脂胶泥（多以环氧树脂胶泥为多）填平，并在表面贴一到两层玻璃纤维布，再以树脂胶泥补平。对于空鼓地方，可采取螺纹钢并配合树脂胶泥进行锚固的方法控制起鼓。伸缩缝处的连接建议采用树脂胶泥，配合泡沫材料和弹性密封胶材料一起进行连接处理。切割缝处建议采用树脂胶泥，配合弹性密封胶材料一起进行连接处理。墙边拐角建议采用树脂胶泥或树脂砂浆进行圆弧角处理。对于基层裂缝、蜂窝麻面，在刷底漆前就应用树脂砂浆或腻子填平修补，并充分干燥后才能进行基材处理和施工。

⑤基层必须干燥。在深20mm的厚度层内，混凝土表面干燥（呈灰白色），含水率不应大于6%。含水量达不到要求是应延长保养时间、风吹或者火烤等加快混凝土干燥的方法处理，直至含水率达到要求。工程上采用塑料薄膜法居多，直接，简易：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16h后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜施工，需要再养护或者使用防潮型底漆打底。

⑥水泥砂浆或混凝土基层如果在地面以下，应在其垫层下设置防潮层；当地下水位较高时，应在其垫层下设置防水隔离层，以防止地下水汽渗出。

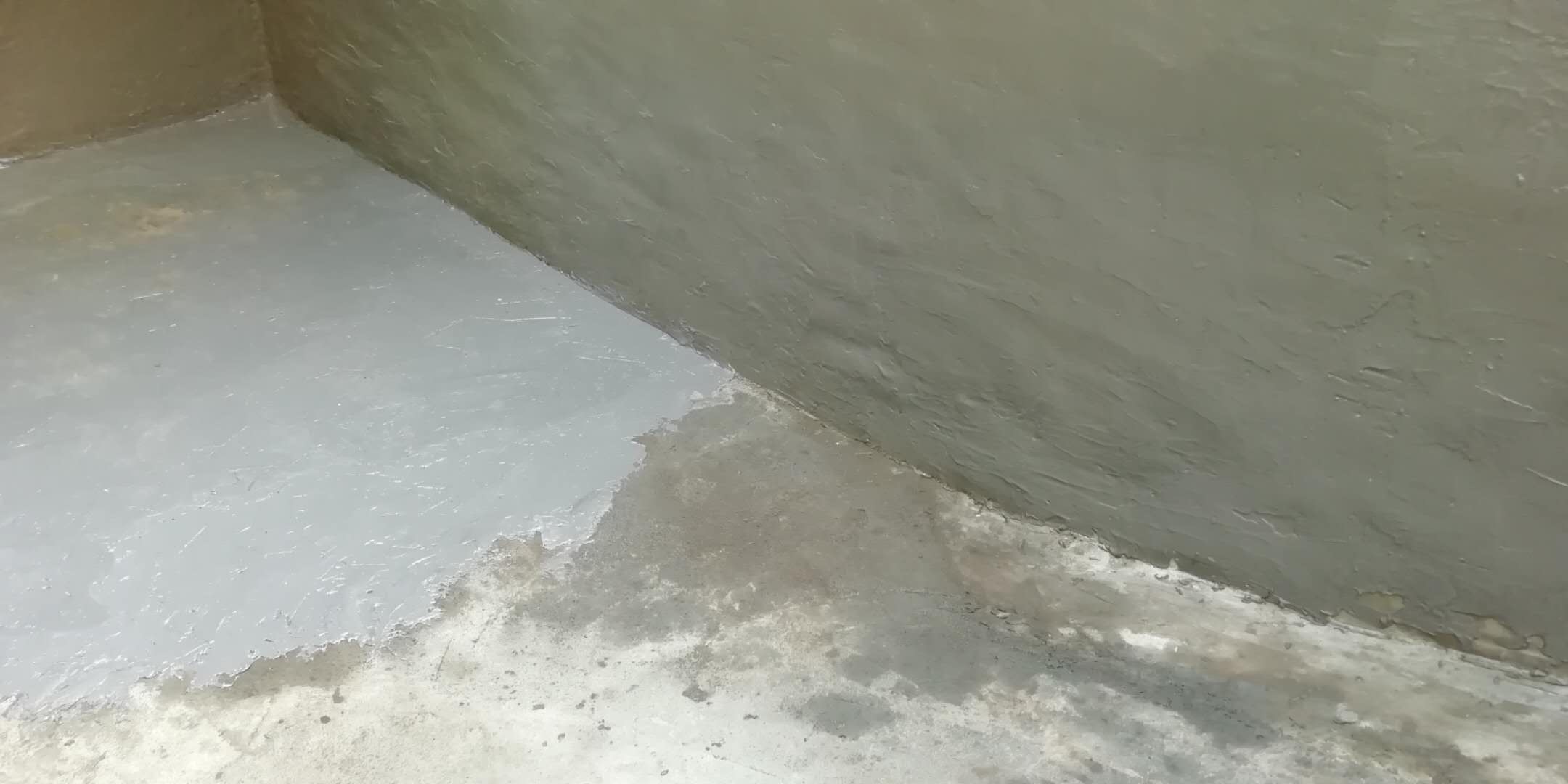

⑦基层表面必须洁净。防腐蚀施工前，应将基层表面的浮灰、水泥渣及疏松等部份清理干净。基层表面的处理方法宜采用砂轮或钢丝刷等打磨表面，然后用干净的软毛刷、压缩空气或吸尘器清理干净。当有条件时，可采用轻度喷砂法，使基层形成均匀粗糙面。

⑧凡穿过防腐蚀的管道、套管、预留孔、预埋件，均应预先埋置或留设。

⑨混凝土表面处理的方法和基材强度有很大关系，常见选择如表1。

表1 混凝土基层表面处理方法

⑩玻璃鳞片胶泥防腐蚀衬里与混凝土表面粗糙度符合表2。

表2 防腐蚀构造层与混凝土表面粗糙度
