脱硫塔玻璃钢防腐衬里施工工艺

脱硫塔玻璃钢防腐衬里现场施工方法有手糊施工、喷射施工、仿吸塑施工等方法，后两种方法实际应用很少，以下介绍内容皆为手糊法施工。

手糊脱硫塔玻璃钢防腐衬里施工分为间歇法和连续法两种。UPR&VER脱硫塔玻璃钢防腐衬里通常采用连续法，但厚度较厚时，就必须采用间歇法了。环氧树脂脱硫塔玻璃钢防腐衬里推荐采用间歇法，呋喃树脂和酚醛树脂脱硫塔玻璃钢防腐衬里必须采用间歇法。不论是金属碳钢基材、混凝土基材，还是其他基材，脱硫塔玻璃钢防腐衬里的通用工艺基本都分以下步骤。

①工具准备：秤、天平、吸管、量杯、塑料杯、塑料瓢、20L开口桶、剪刀、搅拌棒、磨光机、刮板、毛刷、辊子、刮刀、红外灯、封闭式电炉、卷尺、温度计、湿度计、电火花仪、测厚仪。

②基材处理：请参见本书“9.3.2  广义基材处理”的介绍。

③清洁工作：基材清洁工作及工具清洁工作。

④通风、照明、设备确认，天气、温度、湿度确认。

⑤裁剪。尤其注意：裁剪前后纤维的经纬度方向不走样、预留搭接缝余量（一般为50mm，壁与底部转角处为200mm）、搭接缝应错开。

⑥配料。注意胶料的配制细节，从做小样，到配大料，再到特殊现场配小料。配料原则：a. 按需配料、少量多次、切忌浪费；b. 大料配料不超过2夜；c. 根据施工需要配制促进剂固化剂，不可随意更改添加量，发现问题及时上报再小试调整固化剂添加量；d. 促进剂先加，搅拌均匀后再加固化剂；e. 搅拌不可上下翻动，速度要合适，深度要合适，保证搅匀的同时最大限度防止空气的卷入。

⑦打底漆。一般一到两道底漆，通常采用稀释后的UPR&VER清树脂打底，特殊要求时采用专用底漆或柔性底漆树脂。底漆同时起到隔离层的作用时。

⑧刮腻子。底漆凝胶之后，对设备的转角、焊缝、壳体缺陷部位、混凝土基材凹陷部位等，采用树脂腻子找平，并使转角部位圆弧过渡，填料多采用滑石粉、石英粉、石墨粉等。

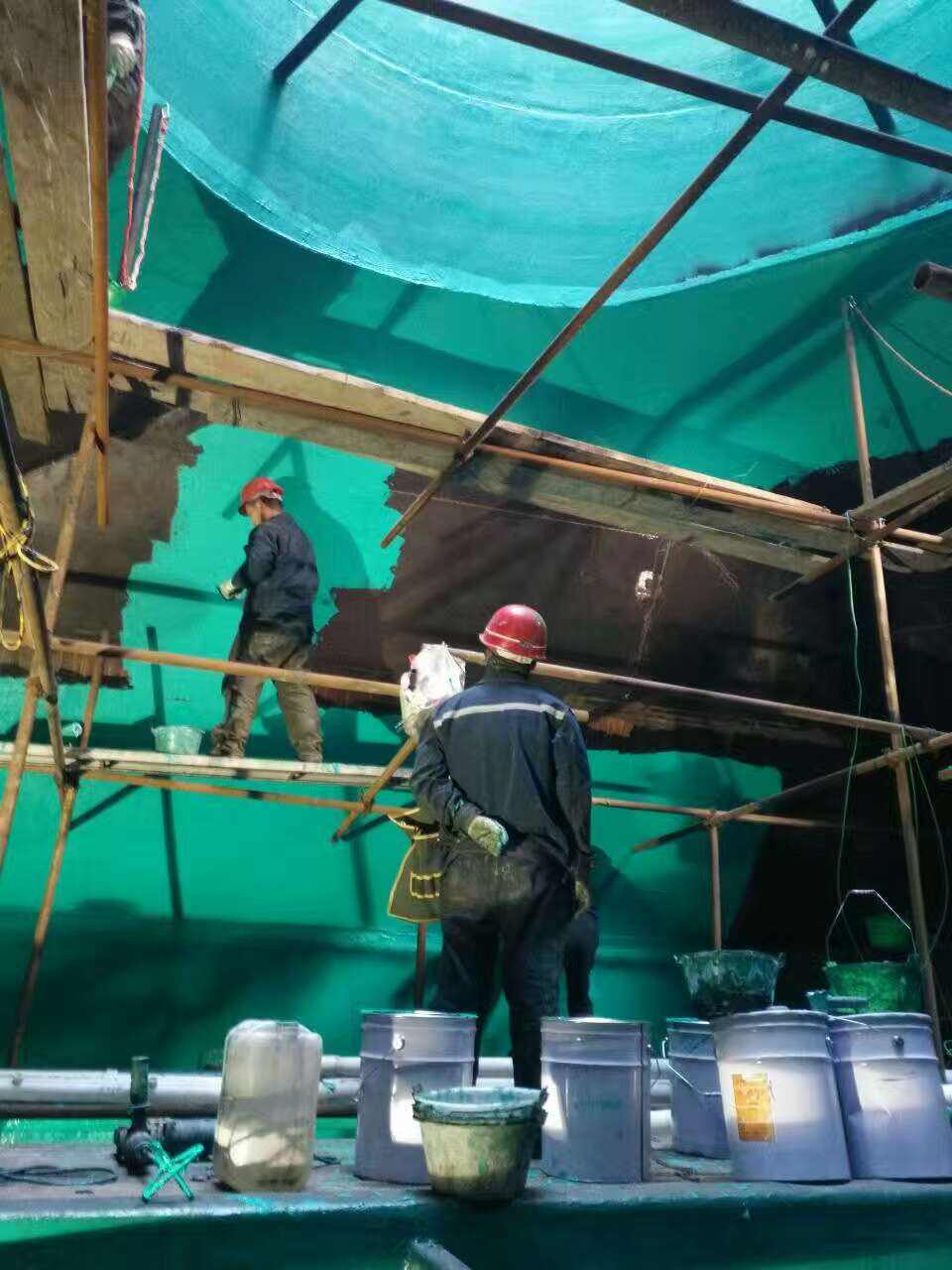

⑨贴短切毡和方格布积层。建议与底漆接触层采用短切毡，后面短切毡和方格布间隔使用，最后一层采用表面毡增强。施工时，建议间歇法，但实际工程中，连续法采用更多，省工时，层间白化和脱壳等缺陷少，但抗渗性不如间歇法。

间歇法关键点：

a. 腻子凝胶之后，再贴布或毡（要是腻子完全固化后，则需砂纸打磨后才可贴布）；

b. 布的粘贴顺序一般应先立面后平面，先上后下，先里后外，先壁面后底部，卧式容器先下部再转动角度贴衬，大型设备分批分段衬贴，结合部位留出规定搭接宽度；设备或衬里基材上接管采用同种树脂胶料预制；

c. 衬完上一层布或毡12～24h后，检查有无毛刺、流淌、气泡、脱层等缺陷，有则清除、修补后（必要地方刮腻子找平），衬贴第二层布或毡，再经过12～24h，再贴衬，如此反复直至达到规定的厚度或设计的层数；

d. 衬布或毡过程中，应采用金属或塑料辊子、毛刷等工具使纤维充分浸透，赶走气泡；贴布或毡时，应逐渐平铺开，不可强拉硬拽，防止纤维经纬度走样；也不可随意摊开，松松垮垮，以防局部固化后形成皱折；遇到有机纤维时，还需注意其受热收缩较玻璃纤维更大的特点；

e. 节点处理：设备法兰平面、直径大于10cm的接管及其翻边部位、设备内支撑、人孔及转角部位等，应增加贴布或毡的层数，务必确认布或毡与基材紧密贴实，不可有空洞；

f. 纤维布或短切毡衬贴完毕后，需衬贴表面毡，方法与前面贴布类似，但需要注意表面毡的含浸赶气泡，不可用力过大，避免辊子或毛刷带起纤维毛刺；

g. 面胶或面涂层，就是富树脂层，树脂含量达90%以上，第一层面胶层可与表面毡层实为同一层（一般无需再刷面胶），但如需再刷一层面胶层，则需等表面毡富树脂层固化24h，确认无毛刺后再刷；

h. 衬贴时，提倡布与短切毡间隔衬胶，即一层布一层毡。

连续法关键点：

a. 绝大部分操作和间歇法一样，只是连续衬完所有层数的布或毡，即在第一层衬贴完毕后，未等胶料凝胶固化，就衬贴第二层增强材料，如此反复；

b. 连续法不适合厚度太厚的衬里层施工，不同的树脂最大连续法衬贴的厚度不同，通常UPR&VER连续法一次性的衬贴厚度不宜超过6mm。

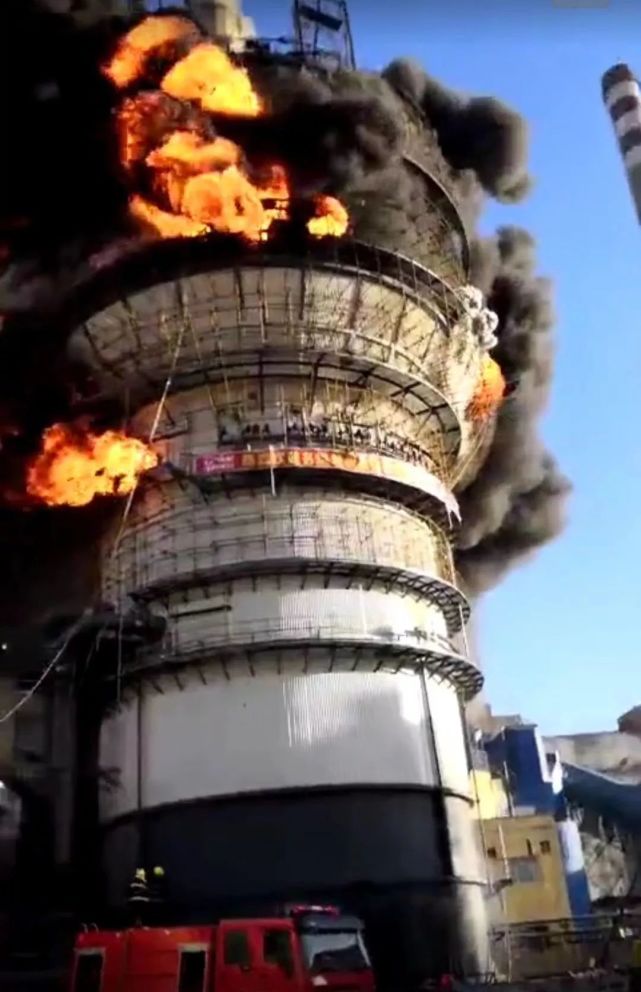

脱硫塔防腐施工需要预防火灾

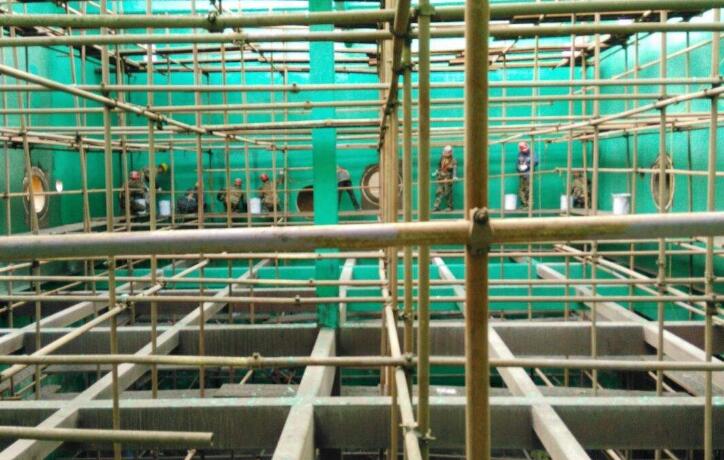

⑩养护与固化处理。

养护期间，避免与水、尘土或其他物件接触，避免振动、滑移（防止发生形变、脱壳）；养护时间一般在施工完毕后24～72h之间。

UPR&VER脱硫塔玻璃钢防腐衬里施工完毕后，不急于投入使用的，或介质条件温度不高的，可采取常温后处理，一般建议在常温下放置14d后才可投入使用。

在有条件进行热后处理的情况下，可大大缩短脱硫塔玻璃钢防腐衬里后处理时间。热处理温度不宜超过树脂材料的玻璃化转变温度，在此温度以下，越高后处理的时间越短。一般建议60～100℃的后处理2～10h（不同的UPR&VER处理温度不一样，请参见前文5.3和6.3节的介绍）。尽量选用干的加热源，如电加热片、红外灯烘烤、蒸汽散热片等，均匀放置，避免局部过热，辅以循环通风，建议逐步升温或逐级加热，不同厚度，后处理时间不同。

UPR&VER固化度越高，其脱硫塔玻璃钢防腐衬里的耐腐蚀性能和力学性能越好。脱硫塔玻璃钢防腐衬里的表面巴氏硬度达到40以上，基本可认为树脂固化得比较完全，但要是添加了石英砂、硫酸钡或其他无机填料，硬度会更高，因此表面巴氏硬度只是评价固化度的一种方法，而实际情况需要根据衬里层的树脂、纤维、填料、增塑剂等的不同，区别对待。丙酮擦拭敏感性试验是常用来确认脱硫塔玻璃钢防腐衬里层表面固化是否充分的一种方法，用棉花球蘸丙酮，擦拭衬里层表面，如不溶、不黏、擦不掉表面树脂，即可认为固化完全了。
