脱硫塔堵漏材料止水步骤

脱硫塔堵漏要先止水，此文主要介绍一下止水步骤及重点

图（1）脱硫塔漏水比较严重，影响环境

1：40-50℃的热水拌合

2: 加水量是堵漏材料重量的30-40%

3: 必须一次性搅拌成功，不允许二次加水二次搅拌

4: 施工前将基面洒水弄湿（KN17材料施工前需要保持干燥）

施工方法基本面处理：应将渗漏部位表面上的油污、泥砂、水垢等脏物铲除，并用水 冲刷干净，对基层空鼓、起皮、松动及不密实的部位，必须进行凿除，直至基层坚固密实为止。

配料：根据渗漏部位大小，称取适量的速效堵漏剂，置于塑料桶或其它小口径容器内， 一次搅拌量不宜太多。堵漏准备工作就绪后，在容器中加入堵漏材料重量30%到40%左右的洁净水 (要严格按这比例加水），迅速用腻子刀或木棒进行搅拌10秒-30秒。因堵漏材料有憎水性，须经快速强力搅拌成塑胶状果冻糊状使用(1分钟内使用)。

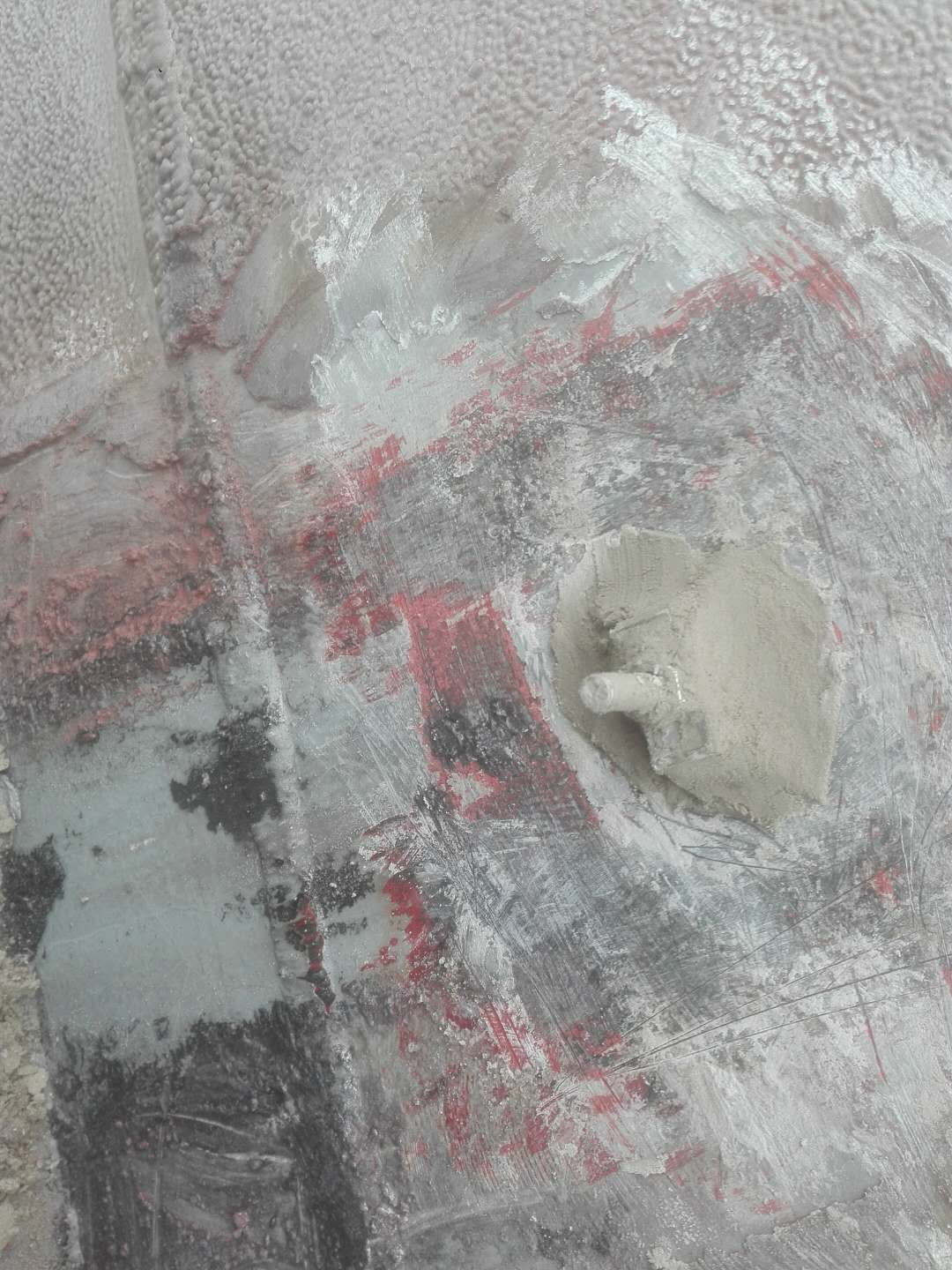

图（3）KN17材料加固后堵漏成功

堵漏技巧：一般先堵漏轻微部位，后堵渗漏严重部位，将大面积渗漏缩小为小面积渗漏，使 大漏变为小漏，由缝漏变为孔漏，使滲水部位集中于一点或数点，最后封堵各渗漏点。明水渗 漏的孔洞、裂缝及其它渗漏部位，用搅拌好的堵漏材料浆体即时封堵。带水、带压进行堵漏时： 待堵漏王浆体初凝，即表面幵始收水发干，光泽消失，用手触摸其浆体有发硬和微热感时，迅速用手抓起浆体，压入漏水孔洞裂缝中，用手挤压密实、按住浆体约1分钟，堵漏材料浆体明显 发热及迅速固化，此时不可用力挤压，以免破坏浆体的早期强度，影响堵漏效果。待浆体基本 凝结硬化后，即可将手脱开，并及时用水冲洗皮肤。长时间进行堵漏操作人员，应配戴手套，防止腐蚀皮肤。

止水后采用KN17高分子陶瓷聚合物材料施工，施工方法详见KN17材料。
