脱硫塔防腐衬里大面积脱落原因和解决措施
2019-11-21 8:40:10 点击:

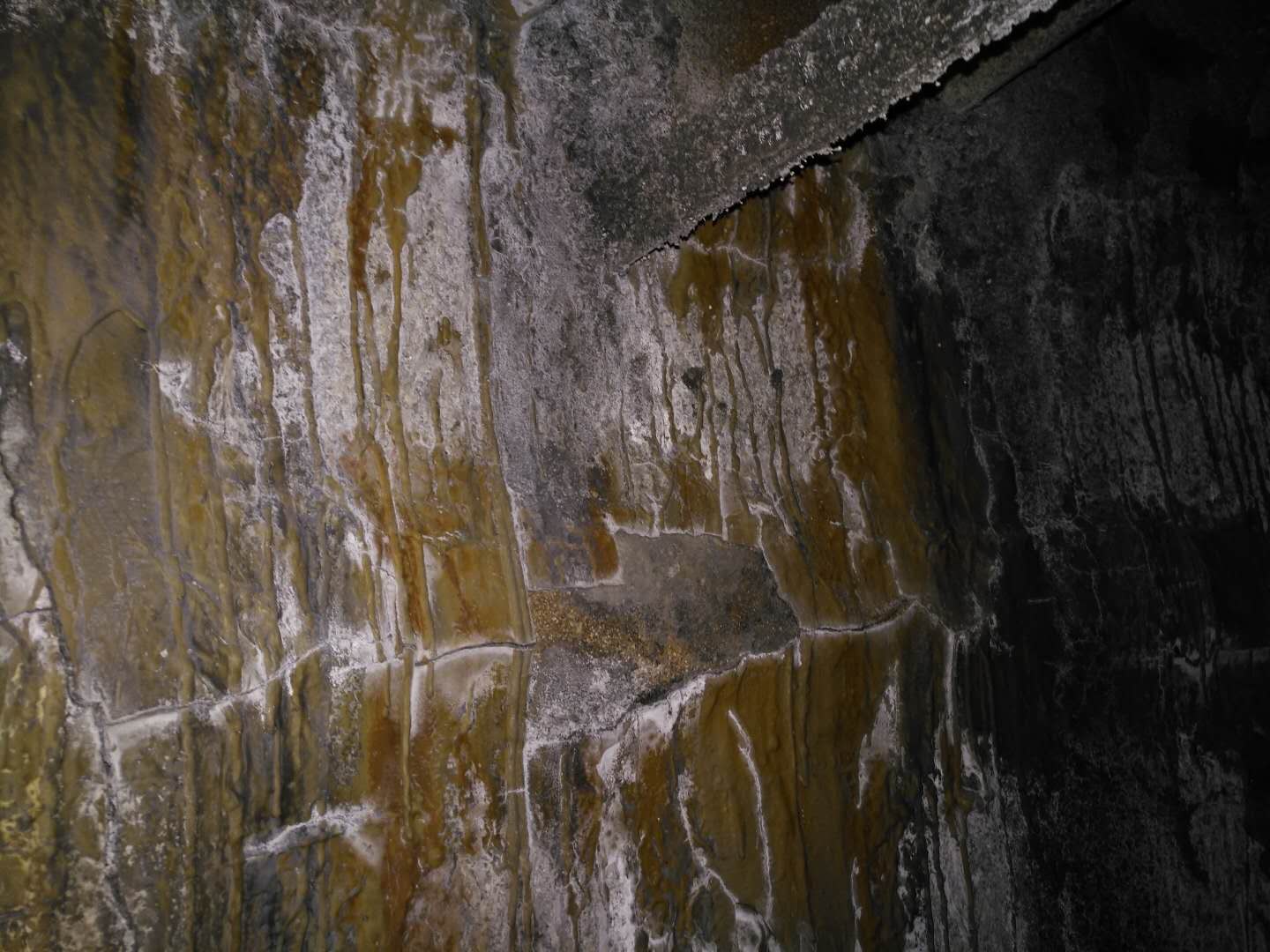

脱硫塔防腐衬里大面积脱落原因和解决措施
原因分析 |
对应解决办法及策略 |
|
1 |
基材处理不良 |
打掉后,重新进行“广义基材处理”,直至合格再刷底涂 |
2 |
底涂与基材粘结不足 |
选用黏度低、极性高、粘结性好的底涂,必要时选用专用的底涂 |
3 |
底漆树脂柔性不足 |
选择柔性底漆 |
4 |
衬里层太厚 |
手糊成型防腐内衬层不建议太厚,尽量小于6mm,再要做厚,就有必要考虑FRP衬里方案的合适性,选用其他方案 |
5 |
衬里层与基材层的线性膨胀系数相差太大 |
增加无机填料的使用,使用鳞片类填料,增加衬里层的纤维相对含量,乃至做成砖板衬里 |
6 |
室温固化时间太短,收缩太大 |
调节合适的凝胶时间,适当添加无机料,适当添加低收缩剂 |
7 |
使用温度超过FRP衬里的使用温度上限 |
更改防腐方案(如并一步做传热计算后可选择砖板衬里,或直接选用其他有机、无机或金属防腐材料) |
8 |
负压太大情况下使用 |
设备防腐衬里不适合在负压太高的情况下使用,负压太大,需要重新检讨玻璃钢衬里方案的可行性 |
9 |
介质温度波动太大,温度有频繁的骤变 |
玻璃钢衬里不适合频繁的较大温度骤变的环境,温度骤变范围程度大,需要重新检讨玻璃钢衬里方案的可行性 |
10 |
设备外来的振动、摇晃,防腐衬里层受外载荷频繁 |
玻璃钢衬里不适合频繁的较大外来应力应变的环境,应力应变范围大、且频繁的场合,需要重新检讨玻璃钢衬里方案的可行性 |

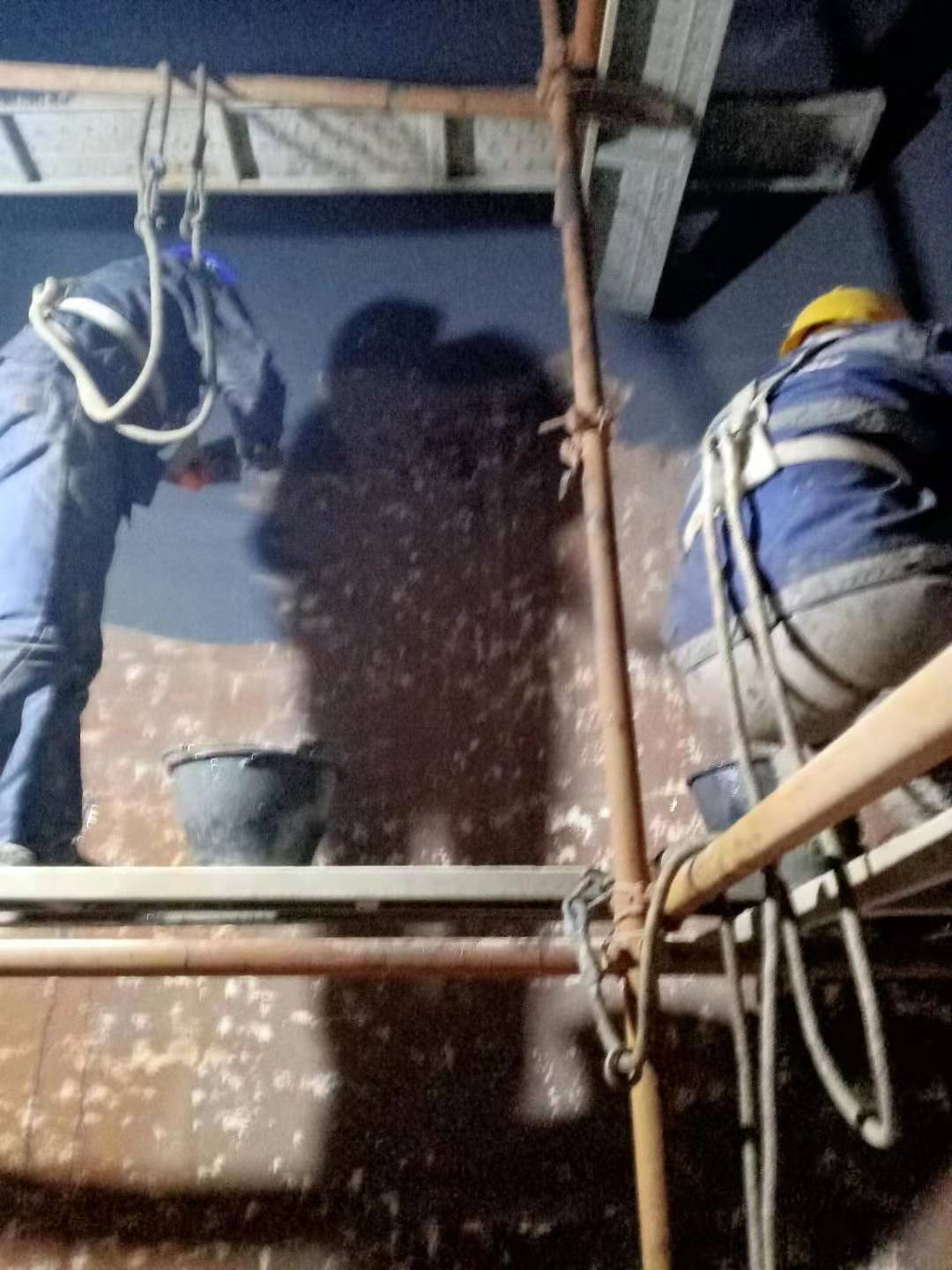

脱硫塔防腐衬里脱落最主要的原因是防腐材料结合强度低,结合强度仅有1-2Mpa,可以采用KN22高分子陶瓷聚合物材料结合强度达到20Mpa。
- 上一篇:脱硫塔防腐工艺 2019/11/26
- 下一篇:近期发生多次脱硫吸收塔着火事故 2018/4/13
