脱硫塔防腐耐磨涂层性能参数
脱硫塔防腐涂层性能参数要求(不低于此要求):
名称 |
颜色 |
状态 |
包装 |
操作时限 |
固化时间 |
||||||||||
耐磨防腐涂层 |
灰/蓝/黄 |
半流体 |
- |
25min(25℃) |
24h(25℃) |
||||||||||
密度 |
抗压强度 |
拉伸强度 |
剪切强度 |
弯曲强度 |
硬度 |
工作温度 |
|||||||||
1.32g/cm3 |
84MPa |
40.3MPa |
10.7MPa |
100MPa |
69HBa |
-30~100℃ |
|||||||||
盐酸 |
硫酸 |
次氯酸钠 |
石灰水 |
氢氧化钠 |
|||||||||||
30% |
10% |
10% |
50% |
50% |
|||||||||||
试块80℃加热固化,室温放置到上述介质中30天重量变化≤1% |
脱硫塔耐磨凃层性能参数要求(不低于此要求):
物理状态 |
操作时限(25℃) |
固化时间(25℃) |
应 用 范 围 |
||||||
膏状 |
40min |
24h以内 |

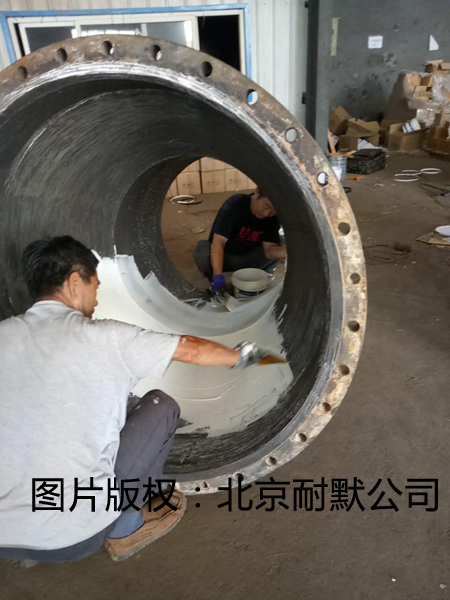

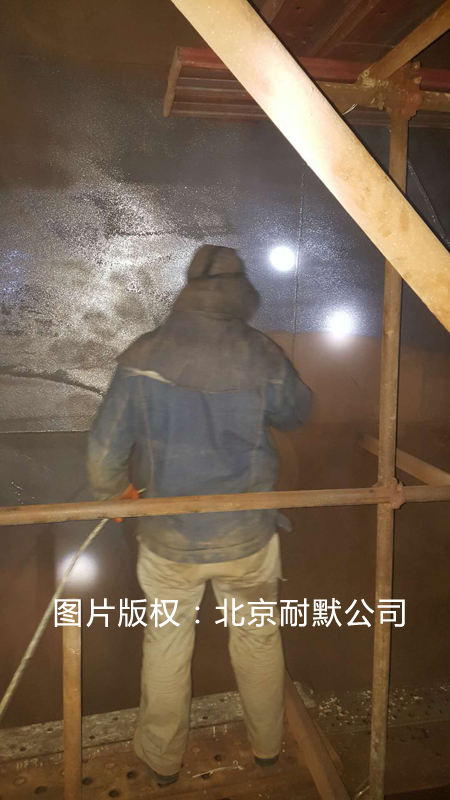

用于脱硫吸收塔和浆液循环管道耐磨涂层的制作和修复。能够在橡胶内衬(丁腈橡胶)上进行涂抹。 |
||||||
颜色 |
密度 |
抗压强度 |
拉伸强度 |
剪切强度 |
弯曲强度 |
固化后硬度 |
工作温度 |
||
灰 |
1.8g/cm3 |
84MPa |
9.48MPa |
10MPa |
100MPa |
89Shore D |
-30~100℃ |
||
防磨复合材料的主要成份碳化硅含量应不低于70% |
脱硫塔复合陶瓷材料化学成分比例(不限于)
序号 |
成分 |
比例 |
备注 |
1 |
碳化硅、陶瓷颗粒 |
70.% |
防腐耐磨 |
2 |
改性环氧类树脂(有机陶氏) |
20% |
防腐粘接 |
3 |
增韧剂、阻燃剂等 |
3% |
防腐耐磨、增韧 |
4 |
其他添加剂 |
2% |
防腐耐磨 |
5 |
氧化锆微珠 |
5% |
耐磨 |
- 上一篇:环氧树脂防腐蚀涂料 2020/4/23
- 下一篇:近期发生多次脱硫吸收塔着火事故 2018/4/13
