脱硫塔防腐施工基材表面处理要求

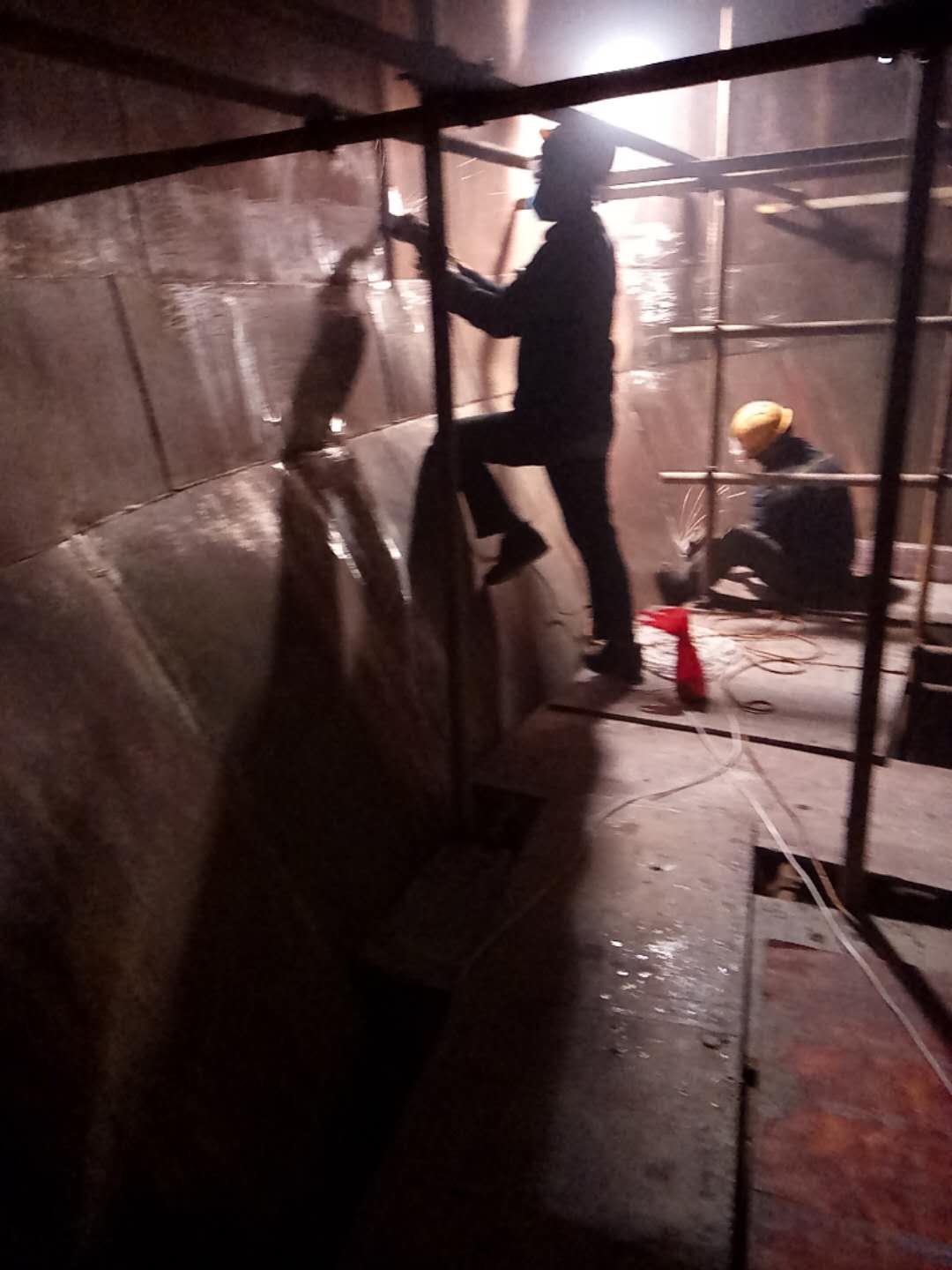

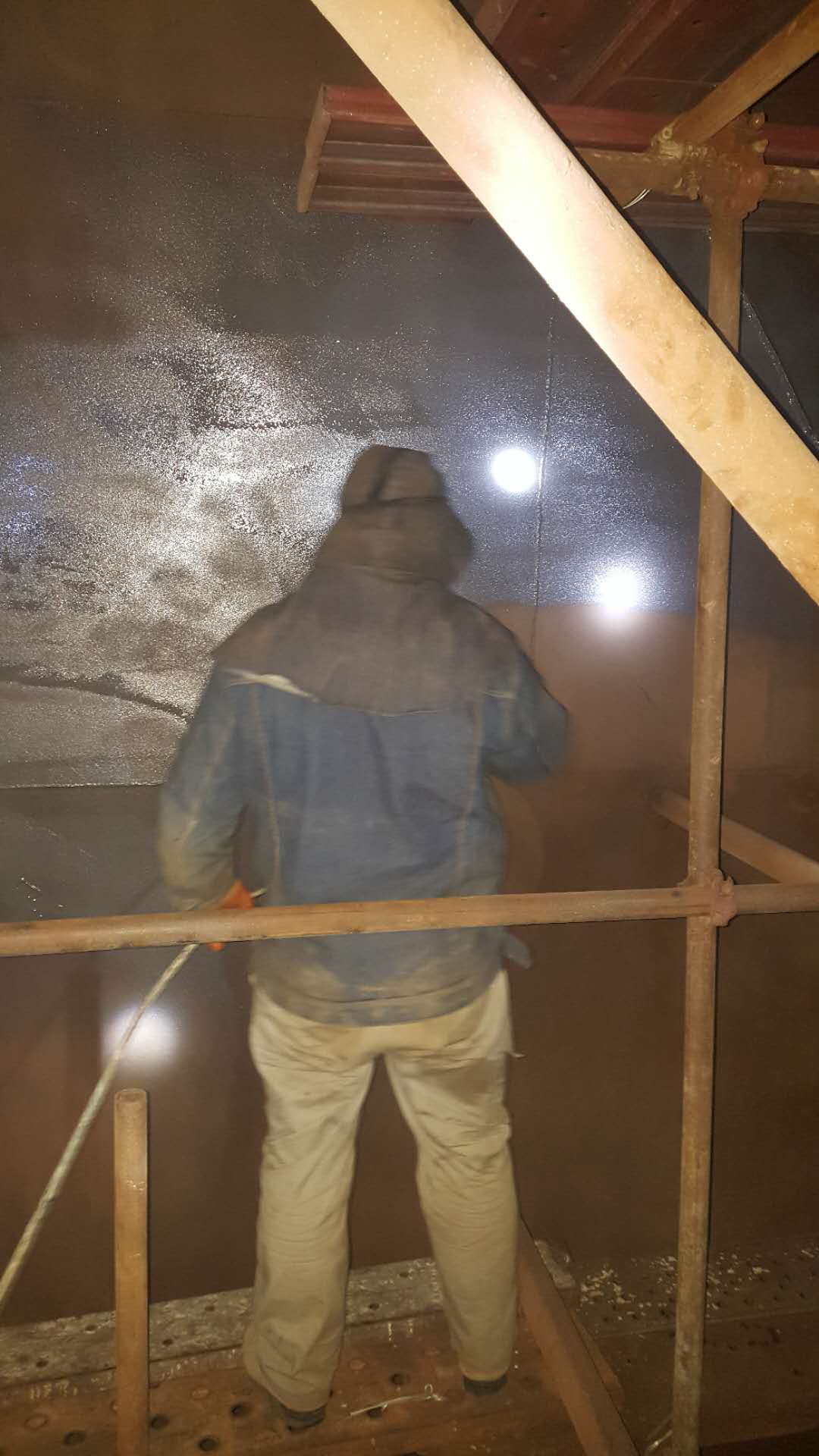

脱硫塔防腐前需要对基材处理、清扫。基材用喷砂或打磨处理。通过喷砂处理将脱硫塔壁金属表面的氧化层、水分、杂质等除去干净。要求焊缝不可有咬边（深0.5mm以上）、砂眼（直径5mm×0.5mm以上）、裂缝等缺陷。角落部焊接处必须打磨至适当的坡口（凹部10R以上，凸部3R以上）。湿度要求85%以下，无结露水现象；处理状态以目视、标准板比较检查。除锈度SIS Sa2.5以上，除去杂质、锈、不纯物等以后在脱硫塔壁金属表面形成点线状伤痕的状态（除锈度95%以上）。

沙粒的清除：喷砂处理部分的沙粒用橡胶板刷、扫帚等清除，并用压缩空气、真空吸尘器等进行清扫；不残余水分、油分、研磨材等异物。表面粗度50～70μm。侧板及顶板生锈时，锈会掉到下面形成杂质，施工前必须清理。喷砂处理结束后在进入底涂施工前必须清理工具在基材表面留下的痕迹及处理过程产生的飞溅物。用高压空气或真空吸尘器将细粉全部除去，如果残留沙粒最终会形成针孔。

使用的高压空气必须经过脱水和脱油处理。基材的处理情况及清扫状态，建议使用荧光手电筒检查；也可根据透明胶带的附着力能判定清扫状态，胶带没有附着或粘有沙粒判定为不合格。脱硫塔喷砂处理结束到底涂施工之间为防止灰尘落下，一般清扫时间控制在1.5～2.0h。当发现有下雨的可能时应尽早结束喷砂处理。
