脱硫塔喷淋区域耐磨衬里制作

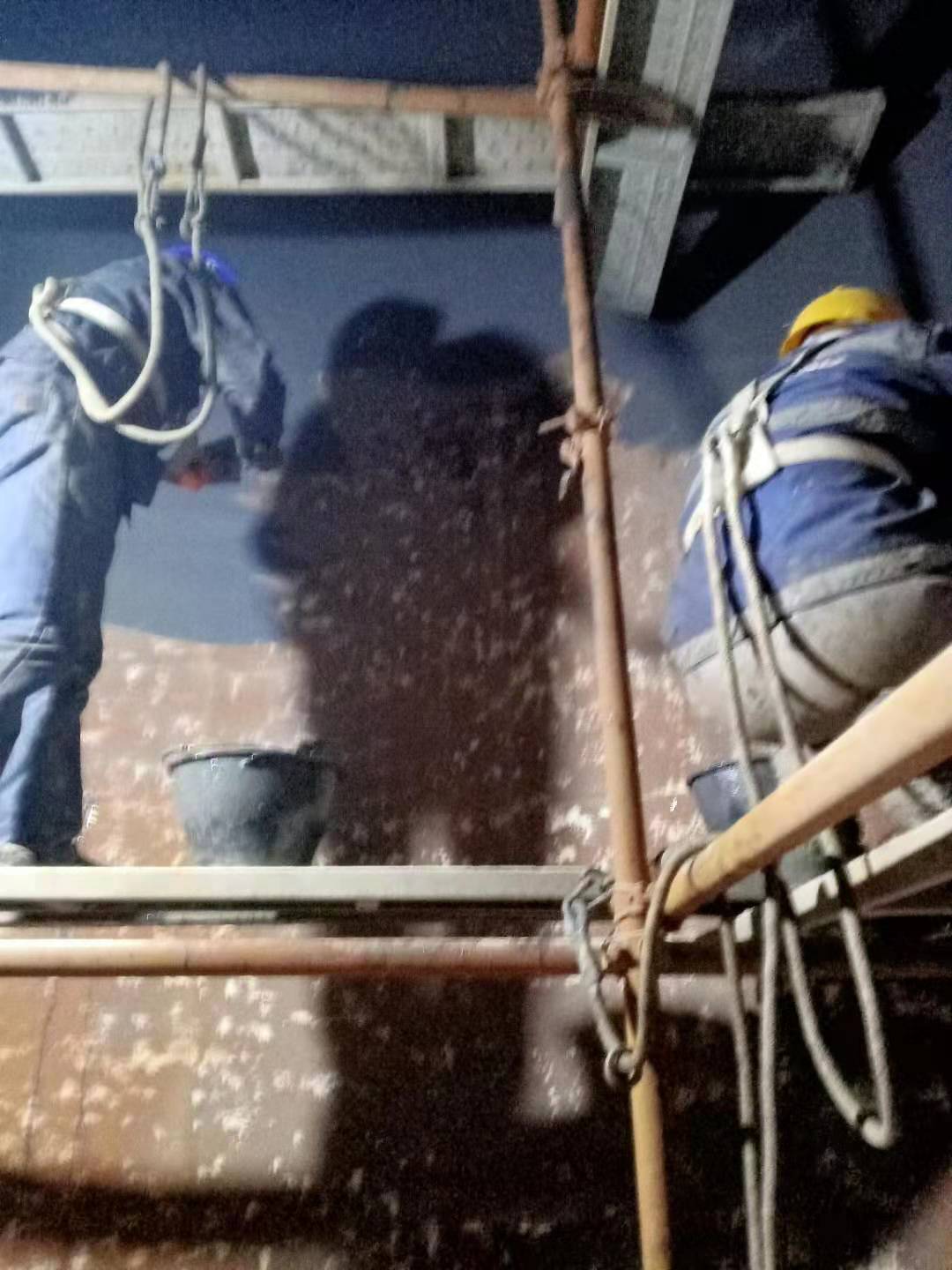

在制作脱硫塔防腐蚀衬里时，在喷淋区域磨损严重的区域都需要采用KN17高分子陶瓷聚合物材料，提高衬里层或地面的耐磨性能。常用的耐磨料有碳化硅、氧化铝（陶瓷粉）等。耐磨料的密度一般比树脂大不少，因此对添加了耐磨料的树脂，促进剂固化剂的添加量还是要以树脂量的基数重量来添加。可用碳纤维表面毡取代普通的C型玻纤表面毡或有机纤维表面毡来增加衬里表面的耐磨性。

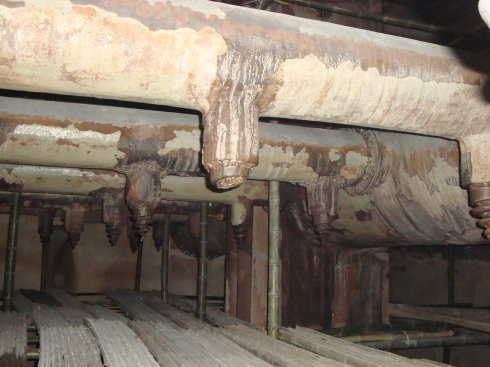

含有固体颗粒的快速流动的介质对脱硫塔内表面会造成严重磨损。颗粒尺寸小于100目（约150μm）时，并不会产生较为严重的磨损威胁，而液体小于1.8m/s的流速时也不会造成大的磨损危害。但是，当流速和颗粒都较大时，必须采取耐磨损的措施。一种做法是将耐蚀层做成正常厚度的两倍；另一种，就是可能需要更多的成本去更换替代耐腐蚀材料层了。常用的耐蚀耐磨材料是在耐蚀面层添加二氧化硅、碳化硅、氧化铝和氮化硅等。

使用合成纤维表面毡，或在有耐磨需要面添加碳化硅或陶瓷粒，或用柔性乙烯基酯树脂制作弹性内衬层，这些方法都只能对应一般轻微的磨损性要求，耐磨要求再高，则需要采用砖板衬里方案或其他更加耐磨的树脂防腐方案。
