脱硫系统中碳钢腐蚀分析

   某厂重油加氢装置脱硫系统再生塔顶空冷出口管,材质为20#碳钢，介质为硫化氢、乙醇胺，温度80C，压力0.7 kg/cm2.碳钢管运行一段时间后, 便因腐蚀臧薄穿孔而泄漏.为了找出其失效的原因,并提出相应的防护措施，对破坏的碳钢管进行了失效分析.

     脱硫腐蚀产物分析

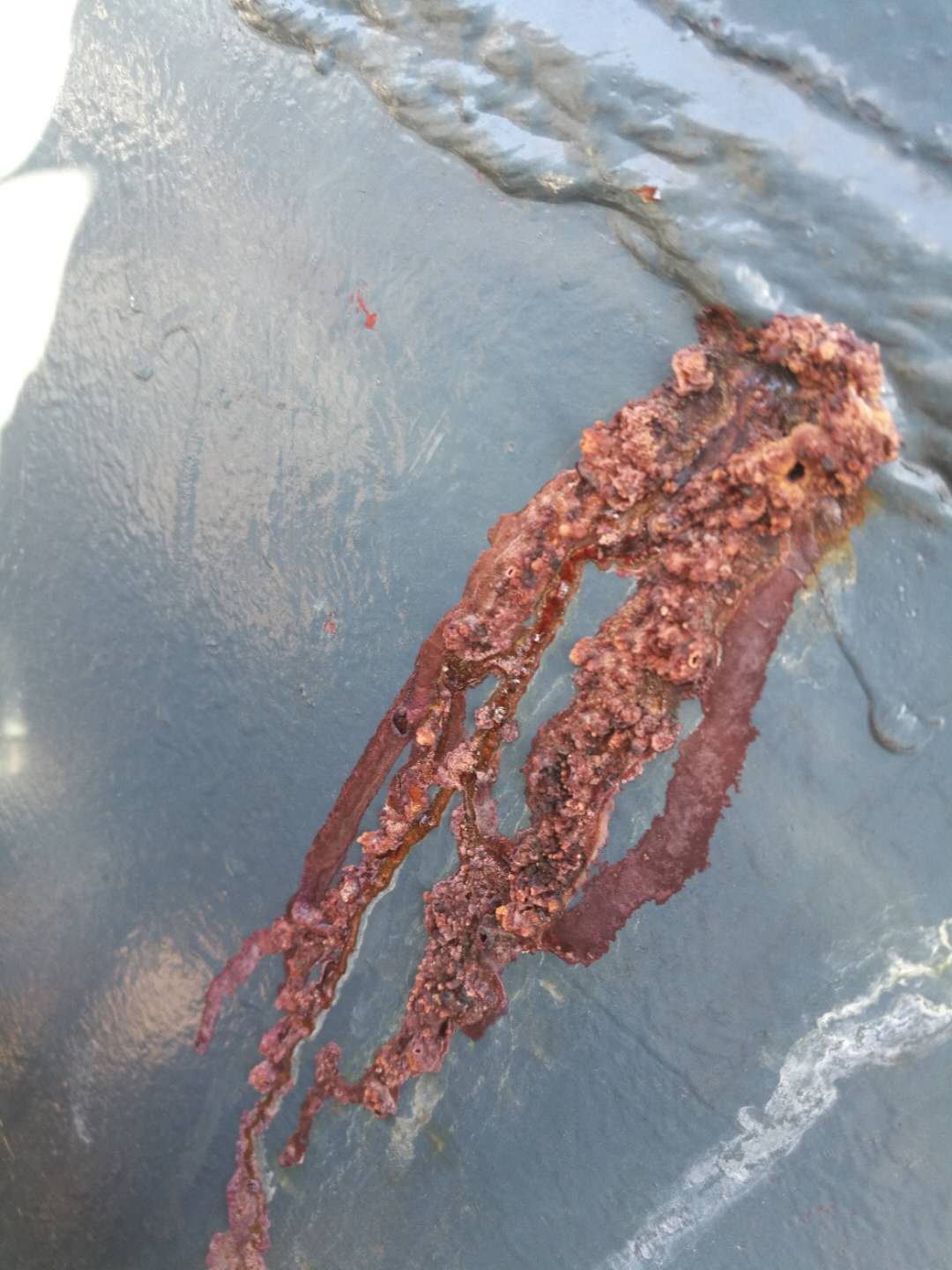

      通过肉眼观察失效碳钢管,可以发现:腐蚀主要发生在钢管内部，表面附着-层红褐色铁锈，腐蚀较均匀,未发现明显的蚀坑.

      X射线衍射分析.从20#碳钢管束上刮下腐蚀锈层粉末,研细后用X射线衍射仪对腐蚀产物进行了定性相分析,结果见图1:腐蚀产物中主要含FeO(OH)、Fe2O3va- Fe2O;其次为FeS2;分析可能还有(Mg, Fe)2SiO4的复合物、CaCO3、SiC的存在.

      能谱分析.在送检样品内侧剥离锈皮,在SEM能谱分析仪上分别检测锈皮正反两面的元素组成和，腐蚀产物形貌.能谱分析结果表明,在锈皮内侧S含量较明显，此外还有Si、Ca、Ba、Zn、Mg等元素,与X射线行射分析结果一致.锈皮外侧除Fe以外，又检测到S与Si,且含量比内侧降低，这可能与样品已在空气中存放了较长时间,外表面进-一步发生氧化，从而主要由氧化物构成有关;且锈皮正反两面形貌是不一样的(如图2).

      综合x術射和能谐分析结果,送检样品的腐蚀产物，主要为FeO(OH)、FeOOH和Fe2O;其次为.FeSz ;此外还含有微量的(Fe, Mg)2SiO4、SiC和Ca-CO3等沉积物.
