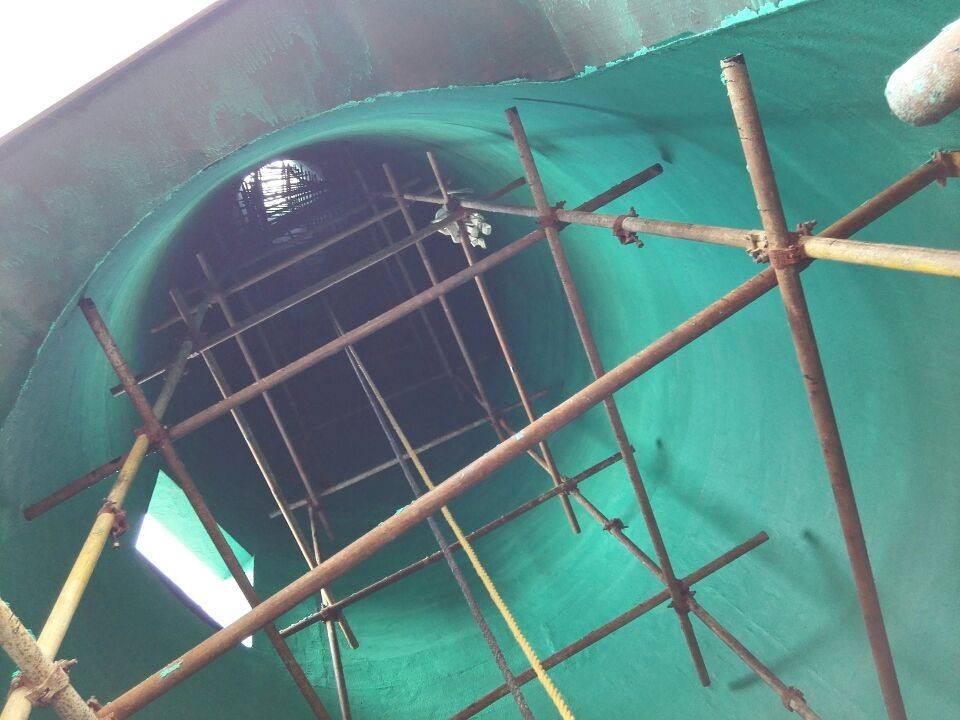

脱硫塔烟囱腐蚀机理及脱硫防腐漆施工

北京耐默公司作为专业生产脱硫塔防腐材料厂家，在此介绍脱硫塔防腐材料，脱硫塔防腐涂料，吸收塔防腐涂料，脱硫塔堵漏材料，脱硫防腐漆施工相关知识，希望对大家会有帮助。

烟气经过湿法脱硫后, 烟气中的SO2含量大量减少, 对造成烟气腐蚀的SO3脱除率仅为20%。由于烟气湿度大、温度降低, 而烟气酸露点温度为88~94℃, 极易在烟囱筒壁内表面结露。因此, SO3溶解后, 会形成腐蚀性很强的稀硫酸液。

烟囱是由原来排放干烟气的老烟囱经改造成为湿烟囱的, 在改造中考虑到原有设备的运行不稳定性, 留有旁路, 以备不时之需。随着旁路的开启, 高温干烟气的通入, 烟囱内整体环境很快就转变为110℃以上的高温干燥环境, 在此温度下, 原来烟囱内壁上附着的稀硫酸中的水分很快挥发, 浓度不断提高, 逐渐成为浓硫酸。

不同浓度的硫酸具有不同的腐蚀性。在常温下, 浓度为40%的稀硫酸对金属的腐蚀速度最快, 当硫酸浓度大于40%、达到60%时, 腐蚀速度反而变慢;当硫酸浓度为80%时又达到最快。浓硫酸作用于钢, 在其表面生成保护性的钝化膜, 因此, 低浓度酸液比高浓度酸液的腐蚀性更强。

原有烟囱的内衬砖砌体灰缝不饱满、砖的密度差, 烟囱筒壁存在裂缝。在单筒烟囱的中上部, 烟气一般处于正压状态, 因此, 烟气在压力和湿度的双重作用下, 极易渗透, 造成烟囱内衬、筒壁及钢筋的腐蚀。
