脱硫塔脱硫除尘超低排放净化技术

脱硫塔脱硫除尘超低排放净化技术可在一个脱硫塔内同时实现脱硫效率99%以上，除尘效率90%以上，满足二氧化硫排放35mg/Nm3、烟尘5mg/Nm3的超净排放要求。

一、技术原理

 1、高效旋汇耦合脱硫除尘技术

引风机出口烟气进入脱硫塔，经过高效旋汇耦合装置，利用流体动力学原理，形成强大的可控湍流空间，使气液固三相充分接触，提高传质效率，同时液气比比同类技术低30%，实现第一步的高效脱硫和除尘。

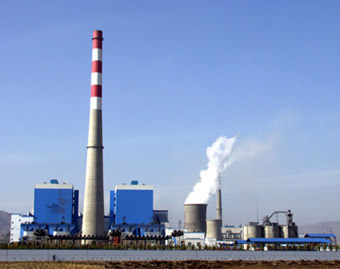

图（1）山西大唐国际云冈热电有限责任公司二期3号机组
山西大唐国际云冈热电有限责任公司位于山西省大同市城区，距市中心7.5公里。公司总装机规模为104万千瓦，分二期建设。一期工程建设两台22万千瓦的直接空冷供热机组，于2003年底双投。二期工程建设两台30万千瓦直接空冷供热机组，于2009年2月份双投。公司在发电的同时还承担着大同市1650万平方米的集中供热任务。属于热电联营项目

 2、高效节能喷淋技术

优化喷淋层结构，改变喷嘴布置方式，提高单层浆液覆盖率达到300%以上，增大化学吸收反应所需表面积，完成第二步的洗涤，烟气经高效旋汇耦合装置和高效节能喷淋装置2次洗涤反应，两次脱硫效率的叠加，可实现烟气中二氧化硫可降低至35mg/Nm3以下。

 3、离心管束式除尘技术

经高效脱硫及初步除尘后的烟气向上经离心管束式除尘装置进一步完成高效除尘除雾过程，实现对微米级粉尘和细小雾滴的脱除，实现烟尘低于5mg/Nm3超净脱除。

二、技术特点及优势

1、脱硫效率高、除尘效率高

脱硫塔入口SO2浓度在1500—15000mg/Nm3时，脱硫效率高达99.8%；脱硫塔入口烟尘浓度在30-50mg/Nm3时，出口烟尘浓度≤5mg/Nm3，净烟气雾滴含量≤20mg/Nm3。

2、改造工期短、工程量小

可利用原有脱硫塔改造，不改变脱硫塔外部结构。布置简洁，工程量小，改造工期为20—50天。

 3、投资低、运行费用低

该技术改造脱硫塔内构件，实现脱硫除尘一体化，投资低于常规技术约30-50%。且离心管束式除尘器不耗电，阻力与除雾器相当。

运行费用是常规技术的20%—30%。

4、系统运行稳定，可靠性高

对烟气污染物含量和负荷波动适应性强，系统运行稳定，操作简单，可靠性高。

 5、彻底消除“石膏雨”

 6、解决场地空间不足的影响

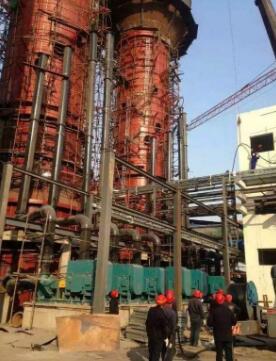

图（2）脱硫塔一体化脱硫除尘工程施工现场

三、技术示范工程

1、山西大唐国际云冈热电有限责任公司二期3号机组（300MW）提效改造项目(2014年10月投运)

2、内蒙古大唐托克托电厂一期工程600MW国产燃煤机组1号机烟气脱硫改造项目（2014年12月投运）

四、脱硫塔一体化脱硫除尘深度净化技术评审会专家评审意见

技术创新性强，具有脱硫塔高效、能耗低、适应性强、工期短、不额外增加场地、操作简单等特点，适用于燃煤烟气SO2和烟尘的超低排放。

该技术整体水平具有新颖性和先进性，为燃煤电厂实现SO2和烟尘的深度净化提供了创新性的一体化解决方案，对现役机组提效改造及新建机组实现特别排放限值及深度净化具有良好的推广价值。
