玻璃鳞片树脂胶泥

玻璃鳞片树脂胶泥以树脂为胶结料，加入玻璃鳞片和粉料等配制而成、可以刮抹施工的混合材料，英文名称（ Glass－flake mastic resin）。

作    用: 可以刮抹施工

辅    料: 玻璃鳞片和粉料  厚 度 <8μm

1主要作用  主要用于防腐蚀

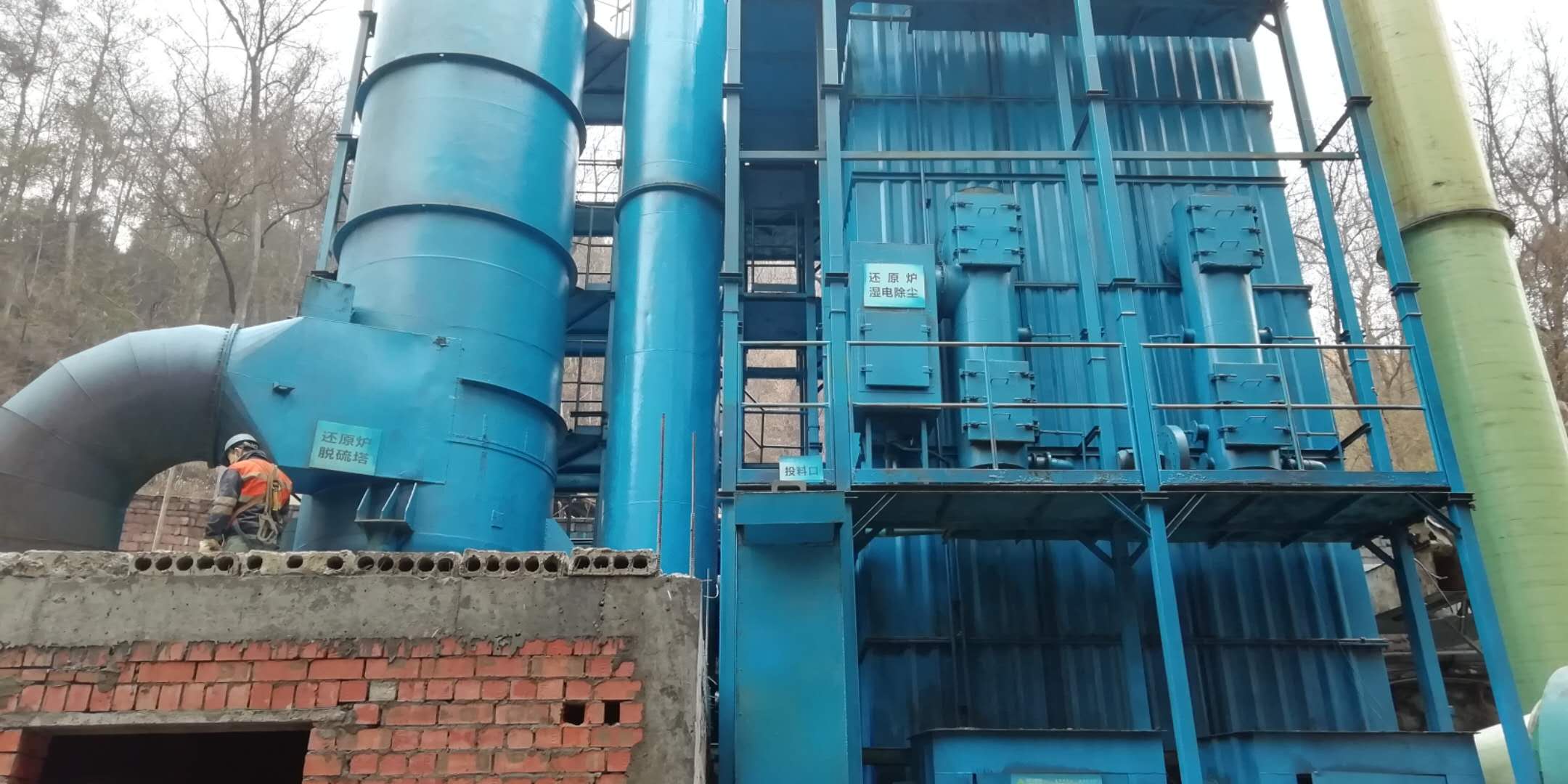

图（1）小型脱硫塔防腐更重要，不然要经常性检修

2化学指标  1. 玻璃类型玻璃类型 SiO2 CaO AL2O3 MgO B2O3 Na2O+K2O ZnO C －玻璃 65-70% 4-9% 2-6% 0-5% 2-7% 9-13% 1-6% 2. 化学性能 腐 蚀 环 境 25 ℃ 93 ℃ 酸 类 盐酸、草酸、硫酸、硝酸 优 优碱 类 氢氧化钠、氢氧化钙、氢氧化铵 优 优盐 类 硫酸钠、氯化钾、硝酸钠 优 优气 体 干（湿）氯气、干（湿）二氧化碳 优 优有机物类 丙酮、甲、乙醇、苯胺、四氯化碳 优 优二、物理指标 项 目 指 标 项 目 指 标厚 度 <8μm. 片 径 6目 -260目比 重 比重：2.52g/cm3 孔隙率（ % ） 1.502 巴 氏 硬 度 57 抗拉强度（ Mpa ） 25 抗弯强度(Mpa) 79.47 抗压强度（ Mpa ） 12.35 冲击强度(Nm/cm2) 0.35 线膨胀系数（ K -1 ） 1.15×10 -6 水蒸气渗过率 (g/100m2 .day.h) 0.0007~0.0160 容 积 密 度（ g/cm3 ） 振 动 后 容 积 密 度 （ g/cm3）6 目－ 60 目 0.2 － 0.3 0.3 － 0.460 目－ 200 目 0.4 － 0.45 0.65 － 0.7200 目－ 500 目 0.7 － 0.75 1.10 － 1.15[2]

3备 注   玻璃鳞片的 容 积 密 度 随 粒 径 的 变 小 而 增 加

4特点用途  玻璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可缺少的重要原材料，应用于防腐领域，可明显提高涂料的防腐性能，延长物件使用寿命；用来制造珠光颜料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能；用于塑料领域，可增加塑料制品的强度，防止热塑性塑料制成的精密部件的热变形，提高其空间稳定性。

1 、玻璃鳞片能阻止水蒸汽和化学溶剂对基底物质的侵蚀。衬底或涂层耐化学性的程度随所选用的玻璃原材料不同而变化，由 C- 玻璃组成的玻璃鳞片具有优良的抗化学耐用性。

2 、由于有相对与钢铁、水泥等基底物质较大的伸展系数，所以在热冲击的情况下树脂层容易裂解和脱落，而玻璃鳞片能提成一种热稳定层，因而能防止衬底的裂解和剥落。

3 、耐温性能好。玻璃鳞片衬里的使用其耐热性比同类树脂涂层可提高 20-40 ℃，因此常用于石油输油管道、热水管线、耐热化工装置等。

4 、热胀系数小。

5 、含有玻璃鳞片的涂层比不含玻璃鳞片的环氧或聚酯树脂层硬的多，因此有较高的抗表面磨损性能。

6 、配伍性能好，可以与各种树脂组成防腐涂料。
